青島履帶式拋丸機結構組成
履帶式拋丸機主要結構包括：拋丸清理室、丸料循環系統、拋丸器、清丸裝置、供丸系統、除塵系統和電控系統等部件。

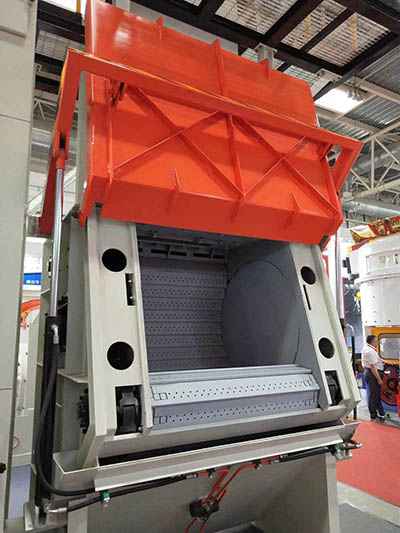

1、拋丸清理室，履帶式拋丸機拋丸清理室主要由鋼板及型材焊接而成，箱式結構，主要包括進端密封倉、拋丸倉和清丸倉拋丸清理機;結構上清理室由主副清理室組成，它們?yōu)榇笕萸皇浇Y(jié)構，室體上部為箱形，下部為錐形，清理作業在密封的容腔內進行，具體有前、后副室體、主室體、橡膠簾、拋丸室護板、拋丸器等組成，履帶式拋丸機主室體上下、前后共安裝了1-10個拋丸器(不同機器，拋丸器數量就不同)，空間構造經過測試和實際驗證，可以對工件實現清理效果，履帶式拋丸機清理室為多室組合體，前后都為密封室體，并內設多層橡膠簾屏蔽以防彈丸外飛，同時室內有一定的負壓防止塵埃外逸，主室體內設有耐磨護板，保護室體壁板免受磨損，延長室體使用壽命數十倍以上，同時可以利用彈丸的反射功能，繼續有效地打擊工件表面，提高清理質量與清理效率。
在錐形集丸斗上兩邊裝有網格、踏板，以阻隔雜物，保護螺旋輸送機，便于維修人員行走。拋丸室體內耐磨護板的緊固螺栓采用特制的耐磨螺母連接，保護螺栓頭部不受損壞，使拆裝更換護板更為方便。
2.拋丸器，履帶式拋丸機的拋丸器主要由轉動機構、葉輪、罩殼、定向套、分丸輪、耐磨護板等組成，該拋丸器拋射速度高，彈丸拋射速度可達70-75m/s，清理效率提高30%，噪聲降低8-10dB，耐磨件使用壽命長，更換葉片簡單方便
3.提升機，履帶式拋丸機提升機是在采用瑞士GF公司技術的基礎上加以適當改進而成。
主要由上、下部傳動，筒體、皮帶、料斗等組成，履帶式拋丸機提升機罩殼折彎成型，提升機上下帶輪采用筋板、輪板與輪轂組焊成多邊形結構式帶輪，以增強摩擦力，避免打滑現象，延長了皮帶的使用壽命。同時上下帶輪采用帶方座外球面軸承，受到?jīng)_擊振動時可自動調整，且密封性能良好,調整提升機上殼兩側螺栓，帶動拉板上下移動便可保持提升機皮帶的松緊度,打開提升機中殼上的蓋板殼維修更換料斗和搭接皮帶,打開提升機下殼上的蓋板可排除底部彈丸的阻塞。
