4月11日發往浙江衢州HQ3720吊鉤式拋丸機一臺

文章出處：本站編輯：拋丸機發表時間：2013-04-30 08:41:45

    青島華盛泰與浙江省衢州某鑄造簽訂HQ3720吊鉤式拋丸機一臺，4月11日經質檢人員檢對設備進行檢測無問題后發車。以下為該設備的詳細介紹：
    一、用途：
    本型號的設備適合于鑄造、礦山機械、汽車、船舶、建筑、化工、電機、機床等各大行業工件的處理和強化。尤其適合于品種多、小批量的工件清理。同時適合于熱處理的工件表面處理。由于該設備采用了吊鉤式的，解決了履帶式拋丸機怕碰撞的難題，可處理細長、薄件等怕碰撞的工件。
    二、設備的技術規格：
    1.可清理工件的最大尺寸：直徑2500mm，高2800mm。
    2.設備的室體尺寸：長3000mm，寬3000mm，高4500mm。
    3.設備總尺寸（不含除塵）：長6500mm，寬4000mm，高6500mm。
    4.設備采用了單吊鉤式，最大吊重為1噸。
    5.Q3720吊鉤式拋丸機采用了5套拋丸器，拋丸量為5*180(kg/min)，功率為5*7.5（kw）。
    6.提升機的提升量為每小時60噸，功率為5.5kw。
    7.清理一鉤工件所需的時間：鍛造件每分鐘15-0件，鉚焊件每分鐘10-25件。
    8.除塵器采用ZD56布袋除塵。
    9.設備的總功率約56kw。
    三、設備的組成。
    HQ3720吊鉤式拋丸機由拋丸清理室（由錳鋼護板組成的，是對工件進行拋丸時的密封室）；提升機（將提升機底部的丸料刮起，然后輸入分離器）；分離器（利用重力分選原理，將廢料分離，將彈丸流入料倉重新循環）；螺旋輸送器（位于拋丸室的底部，與提升機組成用于丸料的回收系統）；五個拋丸器總成（拋丸器和電機組成，拋丸器又可分為葉片、葉輪、分丸輪、定向套、護板等）；彈丸控制系統（拋丸器的拋丸量大小由電動供丸閘門控制）；吊鉤架子（吊鉤的行走軌道）；自轉系統（實現工件在清理室內自轉，從而使工件的清理效果更佳。）；除塵系統（為了防止環境的污染，本設備配有FZD56型振打式布袋除塵器）和電氣控制（日常操作控制）組成的。
    四、以下為發往浙江衢州HQ3720吊鉤式拋丸機的發貨拍攝圖。

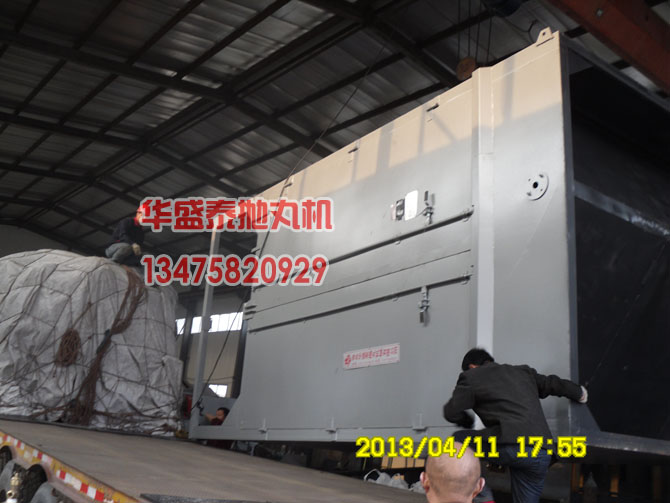

    圖一:工作人員正在用行車裝載的是拋丸清理室。
拋丸清理室體裝車圖
